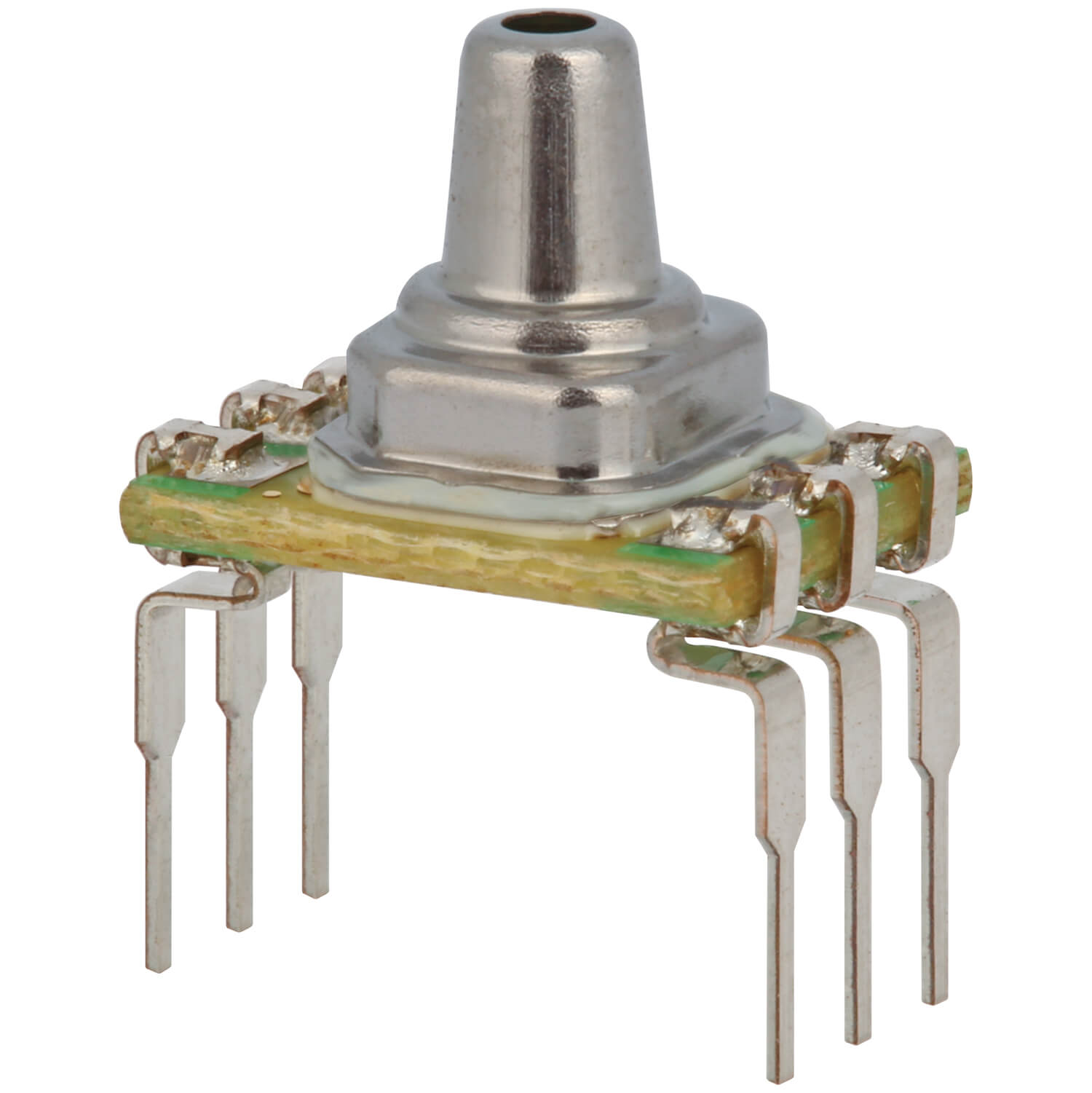

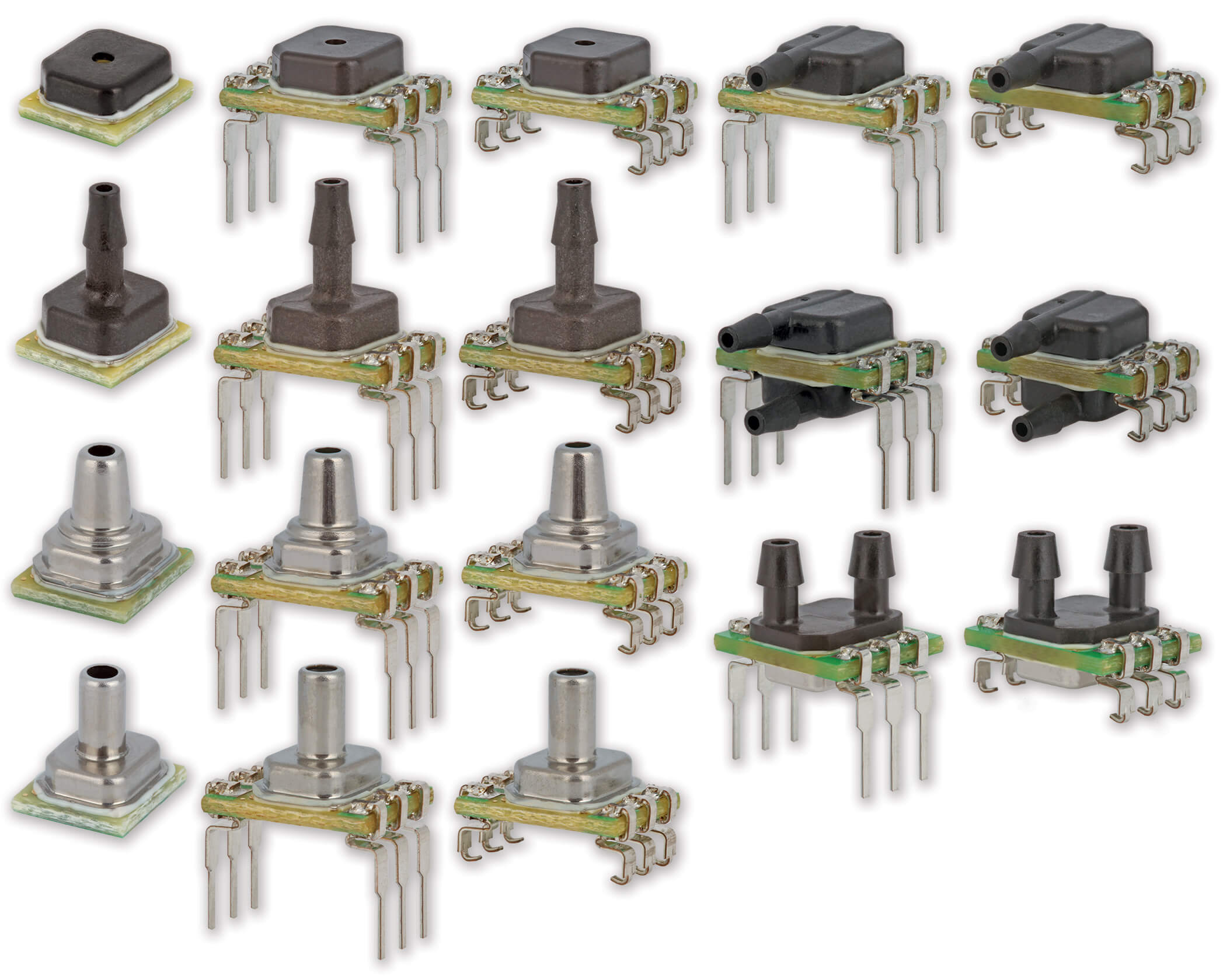

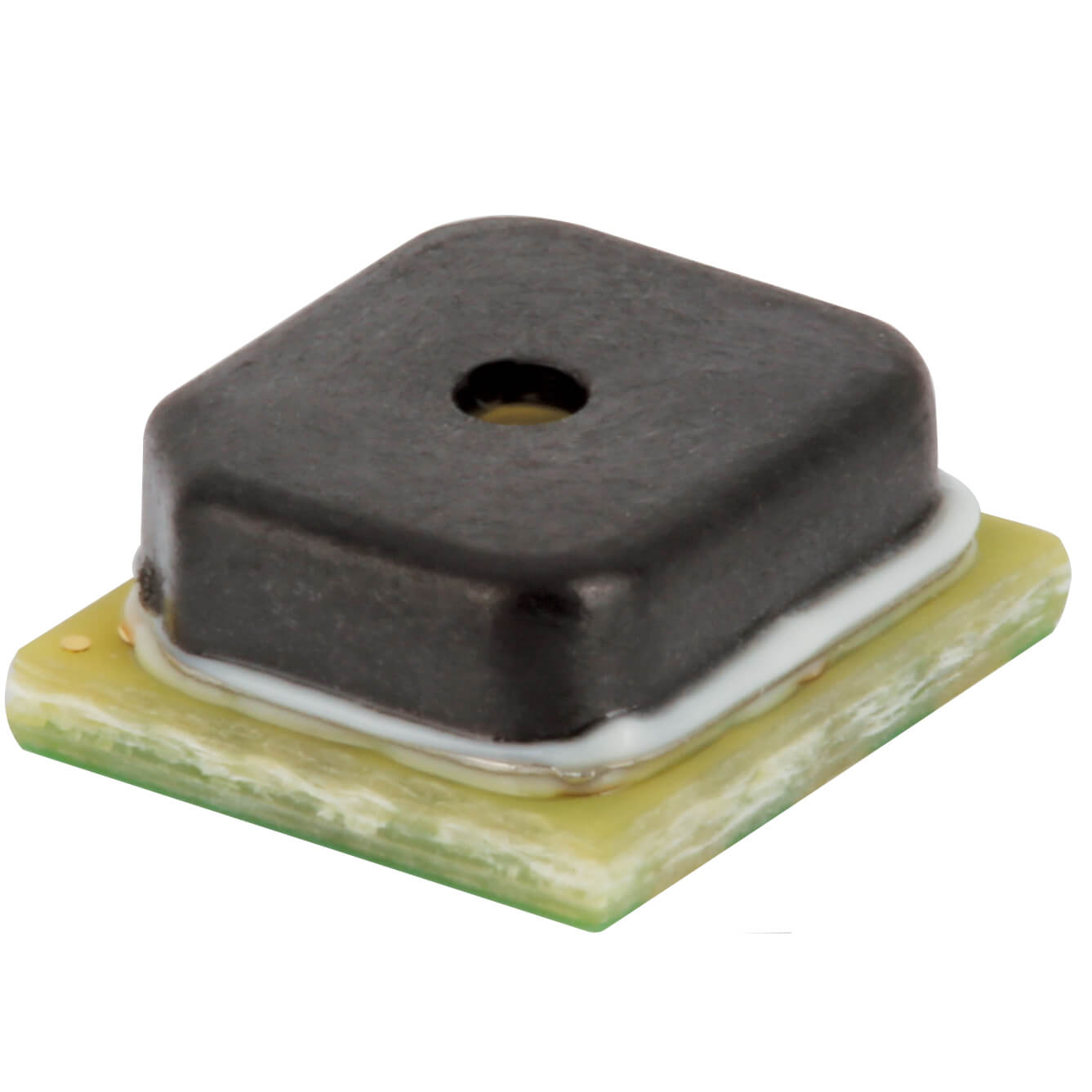

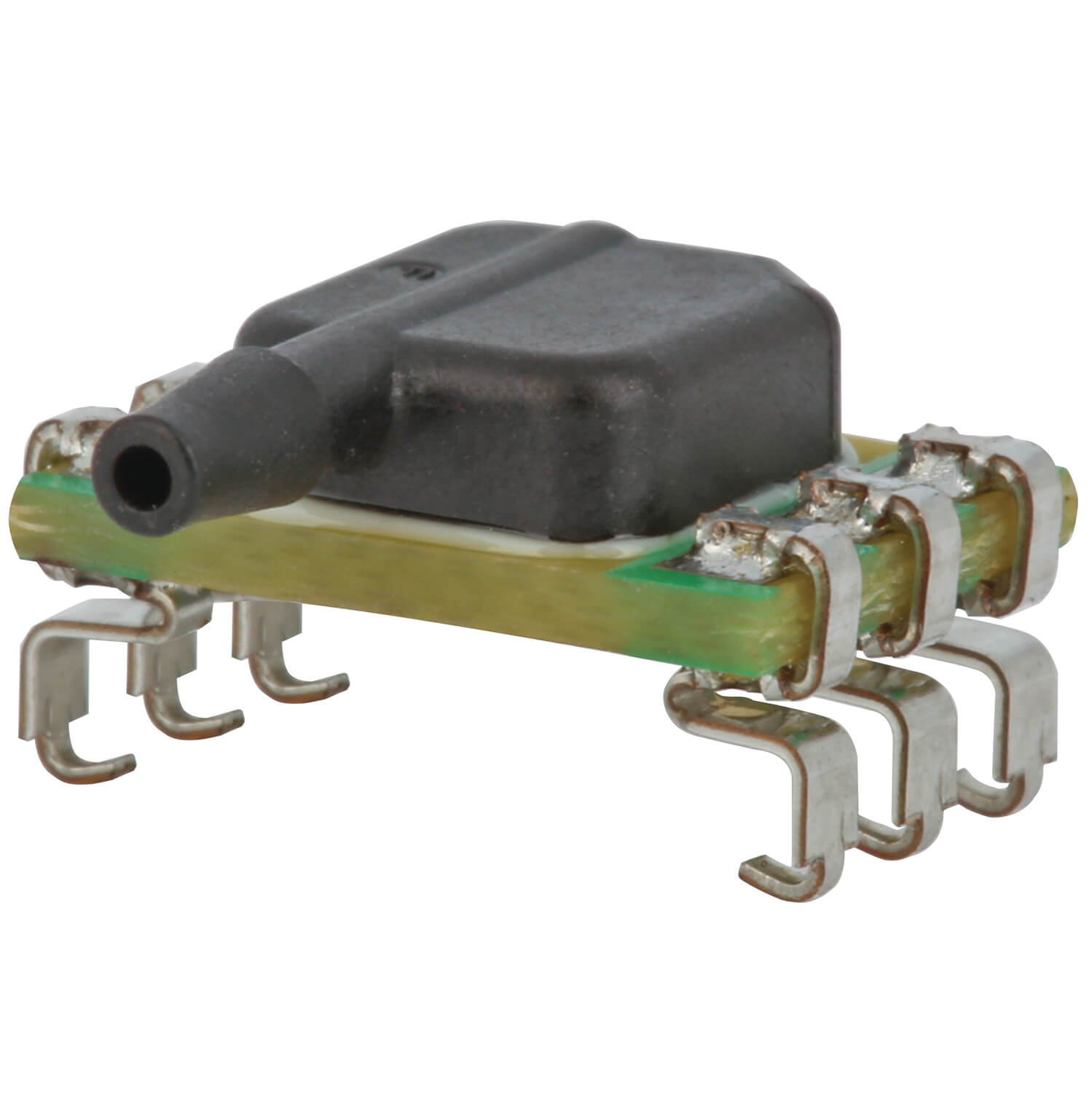

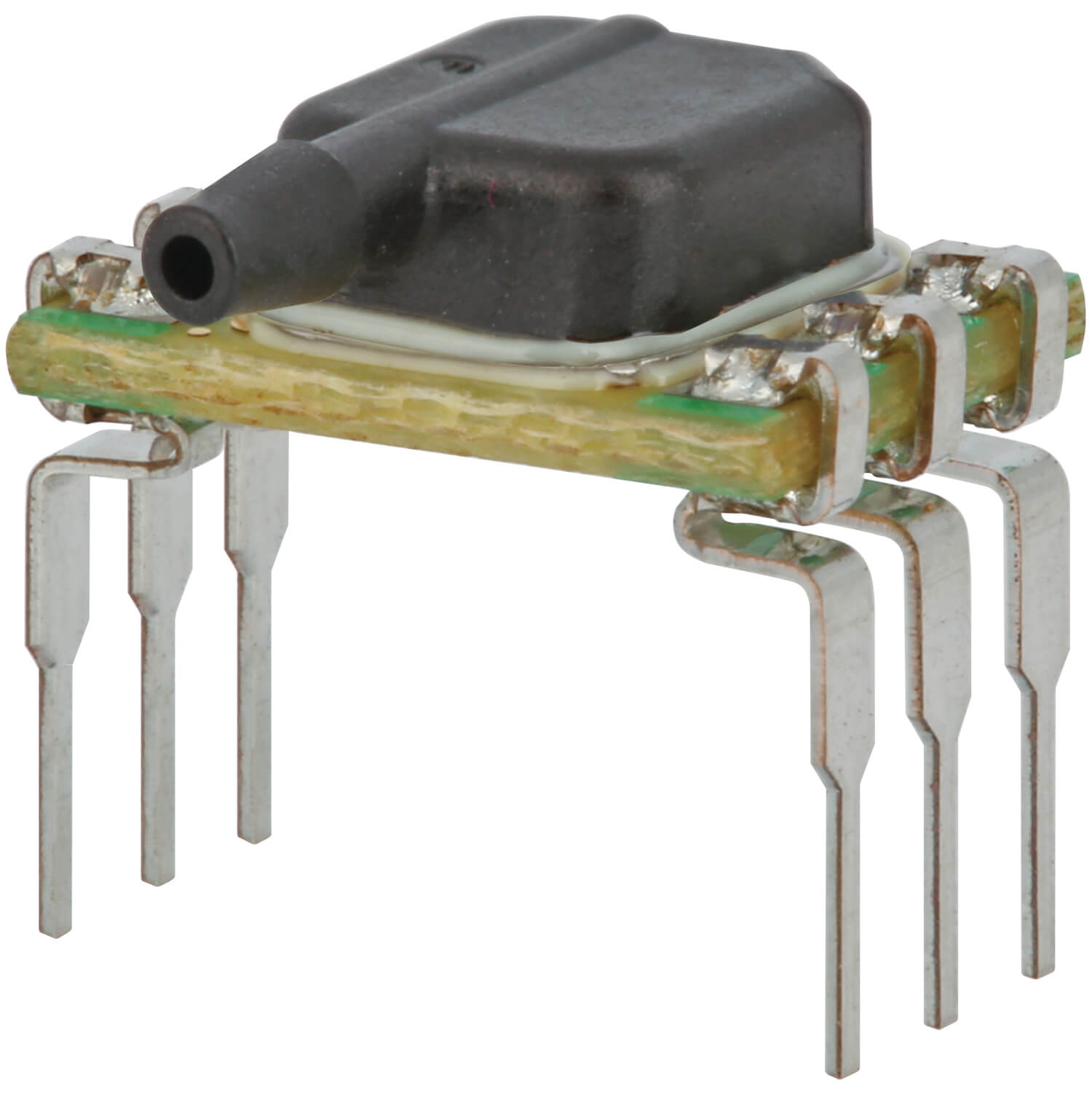

La serie ABP3 è costituita da sensori di pressione da circuito stampato basati su tecnologia piezoresistiva al silicio, calibrati, amplificati e compensati in temperatura. La gamma copre pressioni da 2,5 mbar a 10 bar ed è disponibile con uscita digitale a 16 bit (I²C o SPI) oppure analogica. I sensori operano e sono compensati nell’ampio intervallo di temperatura da -40 °C a +110 °C, con risoluzione effettiva fino a 15 bit e frequenza di aggiornamento configurabile.
La serie integra inoltre funzioni diagnostiche avanzate e l’uscita di temperatura. La serie ABP3 rappresenta l’evoluzione delle famiglie ABP e ABP2, offrendo maggiore accuratezza, frequenze di campionamento più elevate, maggiore risoluzione e diagnostica avanzata. Nella maggior parte dei casi può essere utilizzata come sostituzione diretta delle precedenti serie ABP e ABP2, senza richiedere modifiche hardware o software.
Opzione GAS secchi – D
Questa configurazione è destinata esclusivamente all’utilizzo con gas secchi. Le superfici interne sono adatte ad ambienti non condensanti, con umidità relativa da 0% a 95%. I materiali a contatto con il fluido sulla porta P1 comprendono, a seconda della configurazione, poliammide ad alta temperatura, acciaio inox 304, FR4, resina epossidica, silicone, silicio, vetro, oro e alluminio.
Opzione LIQUIDI – V
La versione V utilizza un gel siliconico di grado alimentare per proteggere il sensore e consentirne l’impiego con fluidi liquidi compatibili. Le superfici interne possono essere esposte ad ambienti con umidità relativa fino al 100%, anche in presenza di condensa. Questa opzione utilizza materiali conformi BPA Free e LFGB per la porta P1.
Opzione LIQUIDI – F
La versione F utilizza invece un gel fluorosiliconico, offrendo compatibilità con fluidi liquidi e applicazioni in presenza di condensa. Honeywell raccomanda inoltre questa configurazione nelle applicazioni in cui il sensore può essere esposto direttamente alla luce, poiché il gel fluorosiliconico riduce la trasmissione della luce verso l’elemento sensibile piezoresistivo. Le configurazioni per liquidi consentono alla serie ABP3 di operare anche in modalità wet-on-wet, cioè con liquidi presenti su entrambe le porte del sensore differenziale, rendendola particolarmente indicata per applicazioni quali la misura della portata di liquidi e il rilevamento dell’intasamento dei filtri.
